MG-DTIB24

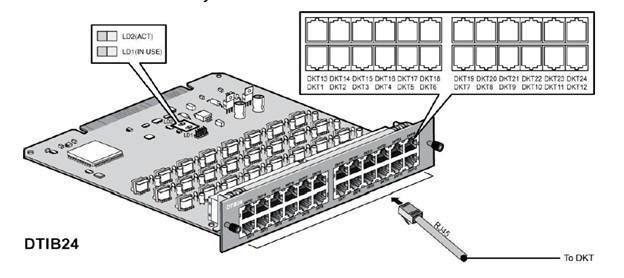

DTIB12/24  Интерфейсная плата цифрового терминала.
Соединение между DTIB12/24 и DKT обеспечивается с помощью модульных гнезд RJ45.
DTIB 12: обеспечивает 12 портов
DTIB 24: обеспечивает 24 порта
DTIB можно устанавливать в универсальное гнездо любого KSU, кроме гнезда MPB первого KSU.

DTIB12/24  Интерфейсная плата цифрового терминала.


Соединение между DTIB12/24 и DKT обеспечивается с помощью модульных гнезд RJ45.
DTIB 12: обеспечивает 12 портов
DTIB 24: обеспечивает 24 порта
DTIB можно устанавливать в универсальное гнездо любого KSU, кроме гнезда MPB первого KSU.


Распределение контактов
DTIB12/24

РазъемКонтактыНомер контактаСигналФункция
1,2,3ЗарезервированоЗарезервировано
4DKT RXПрием данных
5DKT TXПередача данных
6ЗарезервированоЗарезервировано

DKT

РазъемКонтактыНомер контактаСигнал
1-2Зарезервировано
3TIP
4RING
5-6Зарезервировано

Функции разъемов, переключателей и светодиодных индикаторов
Функции разъемов и переключателей

Разъем/переключатель ФункцияПримечания
CN1Порт JTAG для CPLDДля исследований и разработки

Индикация LED

LEDФункцииПримечания
LD1Используется

Вкл.:канал используется,

Выкл.: все каналы в режиме ожидания

LD2ACT, активна или нормальная работаМигает синим цветом
